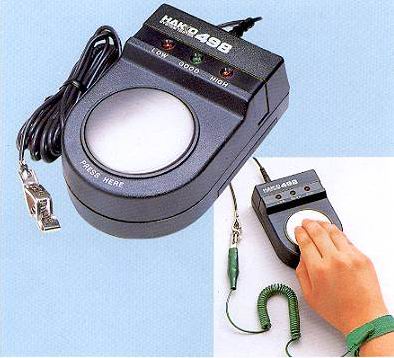

日本白光手腕带测试仪防静电手腕带测试仪可在任何地点迅速容易检验各种接地
系统。电源:9V直流电压
手腕带测试仪 简介:
可对每只手腕带的配戴进行测试。具有体积小、重量轻、使用简单。电阻阻值不在标准范围内或电量过低会自动报警,红灯亮并伴随报警
应用:测试手腕带导电功能是否良好。防静电腕带测试器可以方便的检测各种类型的防静电手腕带的性能。
-低电压显示,欠压时自动报警。
1. 本测试器为专用手腕带,脚筋带测试器,主要用于测试手腕带和脚筋带好坏.
2. 性能稳定,受环境工作温度宽,可适合多种工作环境使用,所选用电路布局合理,电路稳定,受外界干扰小,调节方便,对本产品。
3. 测试器外接端口接手腕带香焦插,手腕环与金属按扣接触紧密,按压按扣.当外线环路因各因素上升到10MQ以上或小于800KQ时,测试器监测电路将自动发出声光警报,提醒用户注意(手腕带损坏).
4. 本测试器有灵敏度,独立调节端口,出厂前已调节好,请勿私自改变其应用范围,如自行调节出现问题不承担其造成的损失,特殊要求,请联系供应商.
5. 测试器外接直流9V电池。本测试器允许范围800K≤R≤10MK5%有特殊规格将另行通知.
6. 本测试器应用广泛,可接上所有符合ESD标准的有线手腕带,其接口为香蕉插孔.
操作电压: 9V
低阻警告: < 800K ohms
高阻警告: > 10M ohms
操作温度 : 0 - 40摄氏度
操作说明:
1、在测试仪后的电池盒内放入9V电池。
2、插入香蕉夹以便测试仪连接到地线夹。
3、戴上手挽带,须紧贴着手腕。
4、把地线接到手挽带上 。
5、按下仪器正面的测试钮。
可看到发光二极管显示灯 亮和听到声音讯号
(1)若绿色“GOOD”灯亮,则接地系统安全。
(2)若红色“LOW”灯亮,需检查手挽带与地线的电阻,当小于800千欧,这样会对人体安全有影响 。
(3)若红色“HIGH”灯亮,请检查手挽带是否在手腕上戴紧,再检查手挽带与地线的导线是否断裂。
实时测试仪手腕带的工作状态
状态显示:
(1)正常工作状态:红`绿报警指示灯不亮,报警声不响。
(2)检测仪与人体接触不良:红色报警灯亮,发出报警声。
(3)与地线接触不良:绿色报警灯亮,发出报警声。
(4)当检测仪与人体接触不良,同时与地线也接触不良时,红`绿报警灯亮发出报
警声。
指 示
|
校准依据
|
声响
|
低(红色)
|
R<800KQ
|
无
|
良好(绿色)
|
800K()≤R≤9MQ
|
有
|
高(红色)
|
R>9MQ
|
无
|
